關于控制閥的閃蒸和氣蝕工況
關于控制閥的閃蒸和氣蝕工況
[來源：未知]??? [作者白云泵業]??? [日期：2016-04-11 11:12]??? [熱度：]

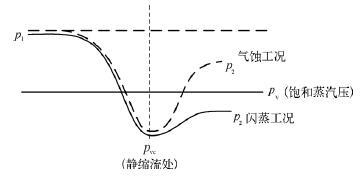

對于閥門來說，一旦Δp＞Δpcr，發生梗阻流后，就要考慮閃蒸和氣蝕兩種工況。這時，再根據p2和pv的大小來進行判定。因此，白云水泵廠認為在判定Δp＞Δpcr的情況下：若p2＜pv，靜縮流處的壓力pvc直到閥出口靜壓p2一直小于流體的pv，部門液體會發生相變，液體會蒸發為氣體，形成氣液兩相的狀態，就稱為閃蒸(flashing)；若p2＞pv，首先靜縮流處的壓力pvc低于pv，發生閃蒸，部門液體會發生相變，液體會蒸發為氣體，在液相中產氣憤泡，接下來下游壓力恢復，逐漸增加，到閥出口壓力p2又大于流體的pv，則之前形成的氣泡又潰裂恢復為液相，這種氣泡產生又破裂的全過程稱為氣蝕(cavitation)。壓力變化曲線如下圖所示。
在可能發生梗阻流的工況下的閥門計算，工藝必需提供pv，pc等流體的物性參數，便于儀表設計職員進行Δpcr的計算，從而判定Δp和Δpcr的大小，確認是否發生梗阻流。若發生梗阻流，進而再比較p2和pv的大小，確認到底是發生閃蒸工況仍是氣蝕工況。
白云水泵廠針對上述實例，由上述的判別步驟得知，該閥門已經發生梗阻流的工況。再根據工藝所提的p2＝0、86MPa(A)＜pv＝2、81MPa(A)，可以看出，此閥門已發生了閃蒸工況，這是1臺閃蒸閥。
閃蒸工況：
閃蒸工況在某些工藝要求中可能無法避免，但是對于控制閥來講，閃蒸會對閥門的閥芯產生嚴峻的沖洗破壞，其特點是受沖洗表面有平滑拋光的形狀。沖洗最嚴峻的地方，一般是在流速最大處，通常位于閥芯和閥座環的接觸線上或四周。因此，對于會發生閃蒸工況的閥門來講，由于閃蒸無法避免，所以最好的辦法是采用合適的幾何外形和材料的閥門來盡可能減小破壞。選型時應留意以下幾個方面：
1、選擇合適的控制閥類型和流向。不同的控制閥和流向，其壓力恢復系數不同，選用FL大的閥門類型和流向，可以防止發生梗阻流。例如：對易于汽化的液體，不宜選用高壓力恢復的球閥或蝶閥，可以選用低壓力恢復的單座閥。
2、進步材質硬度。通常來說，材料越硬，抗沖洗越久。
3、降低沖洗性流體的速度。設計公道的流路，降低下游流體的流速，從而降低沖洗速度。例如控制閥下游設置擴徑管等。
氣蝕工況：
氣蝕工況應該盡量避免。氣蝕時閥門內部發生了液變氣，氣再變液的過程，而當氣體變回液體時，因為氣泡破裂會開釋大量的能量，噪聲、振動和沖蝕也同時產生，該情況下閥門的壽命會大幅縮短。典型工況如鍋爐給水泵的旁路閥。
由上述分析可知，氣蝕是因為靜縮流處pvc小于pv，而閥后p2大于pv所導致的。因此，消除和降低氣蝕發生的措施如下：
1、控制壓降，避免氣蝕發生從而防止破壞。例如：采用多級降壓的方式，使控制閥的壓降分為幾級，而每級的壓降都確保不使緊縮流處的pvc小于pv，從而消除氣泡的產生，也就不會產氣憤蝕了。
2、若氣蝕無法消除，那么盡可能減少或隔離其破壞，采用與閃蒸解決方案類似的方法，例如進步材質硬度，降低流速等，把氣蝕造成的影響降到最小。
3、采用公道的工藝系統，公道地分配工藝管路壓力，增大p2，使緊縮流處pvc也增大。若pvc增大到pv以上，就避免了梗阻流的發生，也避免了氣蝕的發生。例如：將控制閥安裝在下游有較高靜壓的位置，增設限流孔板等。
